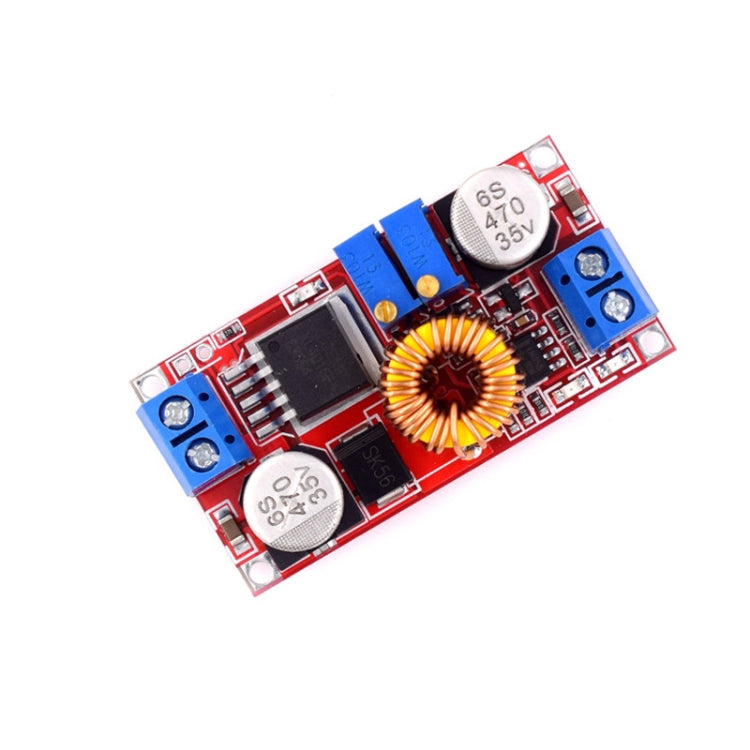

2 PCS HW-083 Micro USB 5A Konstantstrom und Konstantspannung LED-Laufwerk Lithium-Ionen-Akku Ladeleistungsmodul (Rot)

1. Stromversorgungsstrom: 5A
2. Eingangsspannung: 5-32 V
3. Ausgangsspannung: 0,8-30 V
4. Schaltfrequenz: 300 KHz
5. Arbeitstemperatur: -40 bis 85 Grad Celsius
6. Größe: 51 x 26,3 x 14 mm
7. Hinweis: Die auf dem Modul markierten IN- (Eingang negativ), IN+ (Eingang positiv), OUT- (Ausgang negativ) und OUT+ (Ausgang positiv) müssen korrekt angeschlossen werden, da sonst das Modul beschädigt werden kann.

Merkmale:
1. Das Modul verwendet importierte hochwertige Chips mit hohem Wirkungsgrad (95% höher) und geringer Wärmeentwicklung, die einen Strom von 5 A erreichen können. Gleichzeitig arbeitet es mit dem originalen TI-Operationsverstärker zusammen, um den Ausgangsstrom zu steuern, so dass der Gesamtausgang sehr stabil ist.
2. Dieses Modul verwendet den Original-Sanyo-Filterkondensator mit niedrigem ESR, der die Brummspannung auf bis zu 50 mV senken kann
3. Dieses Modul verwendet Maschinenplatzierung und Reflow-Löten. Gleichzeitig wird jedes Modul vor dem Versand einem zweistündigen Alterungstest unterzogen, um eine hohe Zuverlässigkeit zu gewährleisten.
4. Dieses Modul ist ein einstellbares Abwärtsmodul, und die Ausgangsspannung kann durch Einstellen des blauen einstellbaren Widerstands am Modul geändert werden. Die Eingangs- und Ausgangsspannungsdifferenz beträgt 1 V, und die kleine Spannung kann 0,8 V ausgeben.

Batterielademethode:
1. Ermitteln Sie die Float-Spannung und den Ladestrom des benötigten Akkus sowie die Eingangsspannung des Moduls.
2. Stellen Sie das Konstantspannungspotentiometer ein, um die Ausgangsspannung auf etwa 5 V einzustellen.
3. Messen Sie den Ausgangskurzschlussstrom mit dem 10-A-Stromblock eines Multimeters und stellen Sie das Konstantstrompotentiometer so ein, dass der Ausgangsstrom den vorbestimmten Ladestromwert erreicht;
4. Der standardmäßige Versandstrom der Ladelampe beträgt das 0,1-fache des Ladestroms (Konstantstromwert).
5. Stellen Sie das Konstantspannungspotentiometer so ein, dass die Ausgangsspannung die Schwebespannung erreicht;
6. Schließen Sie den Akku an und versuchen Sie, ihn aufzuladen.
(Schritte 1, 2, 3, 4 und 5 dienen dazu, dass der Moduleingang mit der Stromversorgung verbunden wird und der Ausgang ohne Last nicht mit der Batterie verbunden wird.)
