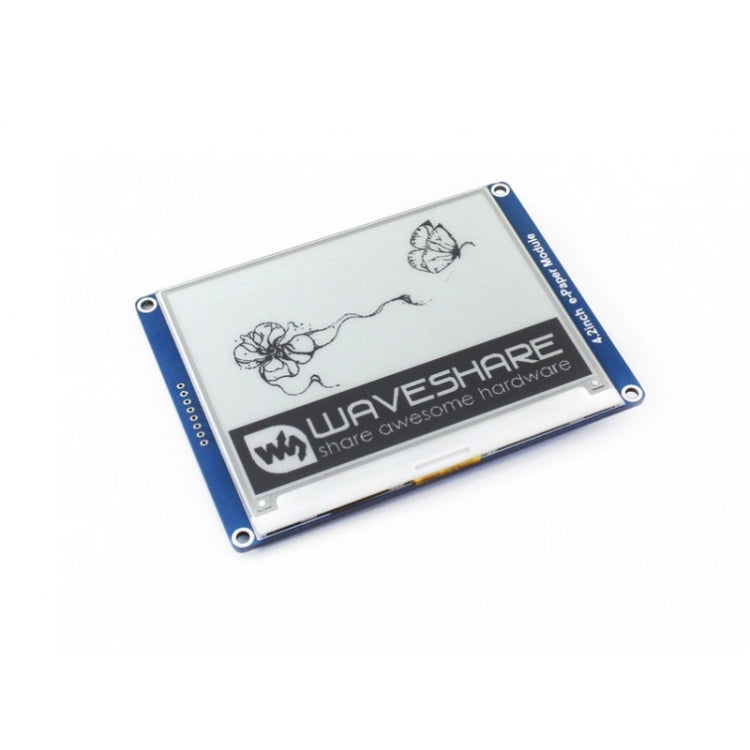

Waveshare 4,2 Zoll 400 x 300 E-Ink-Display-Modul, SPI-Schnittstelle

Überblick
1. Dies ist ein E-Ink-Anzeigemodul, 4,2 Zoll, Auflösung 400 x 300, mit integriertem Controller, der über die SPI-Schnittstelle kommuniziert.
2. Aufgrund der Vorteile wie extrem niedriger Stromverbrauch, breiter Betrachtungswinkel, klares Display ohne Strom, ist es eine ideale Wahl für Anwendungen wie Regaletiketten, Industrieinstrumente usw.

Merkmale
1. Keine Hintergrundbeleuchtung, zeigt den letzten Inhalt lange an, auch wenn das Gerät ausgeschaltet ist
2. Extrem niedriger Stromverbrauch, im Grunde wird Strom nur zum Auffrischen benötigt
3. SPI-Schnittstelle zum Anschluss an Controller-Boards wie Raspberry Pi/Arduino/Nucleo usw.
4. Onboard-Spannungsumsetzer, kompatibel mit 3,3-V-/5-V-MCUs
5. Kommt mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Arduino/STM32)

Spezifikationen
1. Betriebsspannung: 3,3 V ~ 5 V
2. Schnittstelle: 3-Draht-SPI, 4-Draht-SPI
3. Außenmaß: 103,0 mm × 78,5 mm
4. Anzeigegröße: 84,8 mm × 63,6 mm
5. Punktabstand: 0,212 × 0,212
6. Auflösung: 400 × 300
7. Anzeigefarbe: schwarz, weiß
8. Graustufe: 2
9. Vollständige Aktualisierungszeit: 4 s
10. Auffrischleistung: 26,4 mW (typ.)
11. Standby-Leistung: <0,017 mW
12. Betrachtungswinkel: >170 Grad
13. Gewicht: 0,052 kg

Schnittstelle
1. SYMBOL: BESCHREIBUNG
2. VCC: 3,3 V ~ 5 V
3. GND: Masse
4. DIN: SPI MOSI-Pin
5. CLK: SPI-SCK-Stift
6. CS: SPI-Chipauswahl, Low-Aktiv
7. DC: Daten-/Befehlsauswahl (High für Daten, Low für Befehl)
8. RST: Externer Reset, Low-Aktiv
9. BUSY: Besetzt-Statusausgang, Low-Aktiv

Packungsinhalt
1. 4,2-Zoll-E-Paper-Modul x1
2. PH2.0 20cm 8Pin x1
