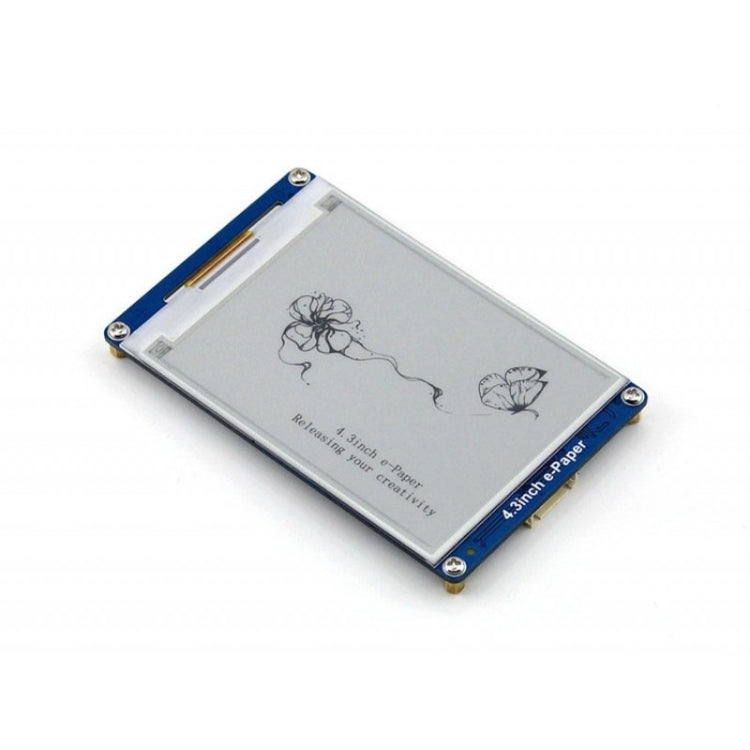

Waveshare 4,3 Zoll 800 x 600 Pixel Serial Interface Electronic Paper Display UART-Modul

Überblick
1. Dies ist ein E-Ink-Anzeigemodul mit serieller Schnittstelle, 4,3 Zoll, Auflösung 800 × 600, mit eingebetteten Schriftbibliotheken, extrem geringer Stromverbrauch.
2. Sie müssen nichts über die komplexen zugrunde liegenden Details von e-Paper oder die spezifischen Algorithmen zur Anzeige von Grafiken, Texten und Bildern wissen. Alles, was es braucht, ist die serielle Schnittstelle, und alles, was zählt, ist Ihre Kreativität.

Merkmale
1. Einfach zu bedienen, zeigt beliebige Inhalte über eine serielle Schnittstelle an, einschließlich geometrischer Grafiken, Texte und Bilder
2. Eingebettete Schriftbibliotheken, unterstützt 32-, 48- und 64-Punktmatrix-GBK-chinesische Schriftarten und englische Schriftarten
3. Eingebauter 128 MB NandFlash, ermöglicht das Speichern der Schrift-/Bilddaten entweder auf einer externen TF-Karte oder dem internen NandFlash
4. Anzeige mit 4 Graustufen, Auflösung 800 × 600
5. Einstellbare Baudrate der seriellen Schnittstelle, standardmäßig 115200 beim Einschalten
6. Angetrieben von 3,3 V bis 5 V, kompatibel mit Logikpegel
7. Extrem niedriger Stromverbrauch, Ruhestrom unter 5mA
8. Kommt mit Host-Computer-Software, steuern Sie es direkt auf Ihrem Computer

Anwendungen
1. E-Buch
2. Einkaufszentrum POS
3. Preisschild
4. Brancheninstrument

Pin-Definitionen
1. VCC: 3,3 V ~ 5,5 V
2. MASSE: MASSE
3. DOU: Serieller Datenausgang
4. DIN: Serieller Dateneingang
5. WAKE_UP: Externes Aufwachen
6. RST: Externer Reset

Packungsinhalt
1,4,3-Zoll-E-Paper-UART-Modul x1
1. XH2.54 6-poliges Kabel ×1
