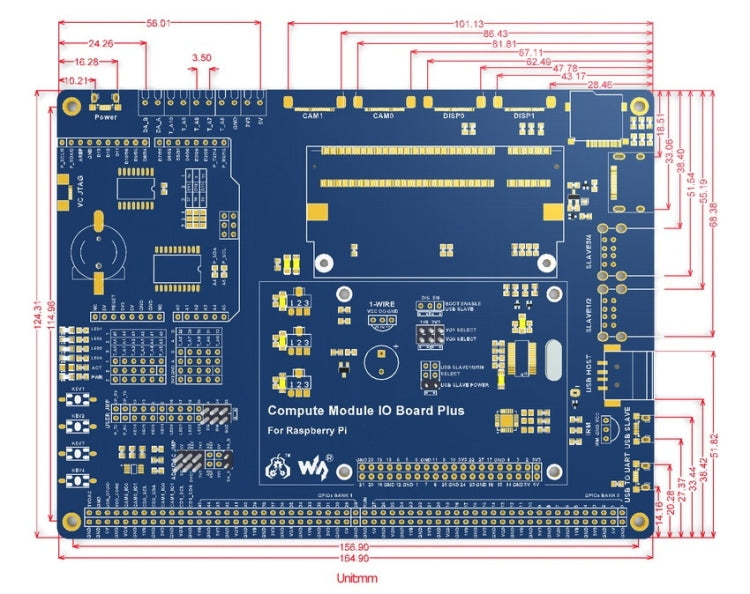

Waveshare Compute Module IO Board Plus für Raspberry Pi CM3 / CM3L / CM3+ / CM3+L

Überblick
Das Compute Module IO Board Plus ist ein Entwicklungsboard, an das Sie ein Raspberry Pi Compute Module anschließen und die Ressourcen von Pi flexibler nutzen können. Es ist mit dem Compute Module IO Board V3 der Raspberry Pi Foundation zusammen mit verschiedenen häufig verwendeten Komponenten kompatibel.

Compute Module IO Board Plus-Funktionen
1. Kompatibel mit dem Compute Module IO Board V3 der Raspberry Pi Foundation
2. Raspberry Pi GPIO-Header zum Anschließen verschiedener Raspberry Pi HATs
3. Arduino-Konnektivität, unterstützt auch Arduino-Schilde
4. 1-WIRE-Schnittstelle zum Anschluss von Single-Bus-Geräten wie DS18B20
5. 4x Tasten, 4x LEDs, 1x Summer, für E/A-Tests
6. Integrierter USB-HUB, ermöglicht den Anschluss weiterer USB-Geräte
7. IR-Empfänger, IR-Fernbedienung ist verfügbar
8. Onboard USB TO UART, für serielles Debugging
9. Sensorschnittstelle
10. 10-Bit-ADC, 38KSPS, 11-Kanal (6-Kanal für Arduino-Schnittstelle, 5-Kanal für Sensoren)
11. 16-Bit-DAC, 2-Kanal
12. Onboard RTC, eine der gebräuchlichsten und nützlichsten Funktionen

Inhalt des Compute Module IO Board Plus
1. Compute Module-Schnittstelle: zum Anschluss von Compute Module (CM3 / CM3L / CM3+ / CM3+L)
2. GPIO-Header des Compute-Moduls: Brechen Sie alle Compute-Modul-Pins aus
3. GPIO-Header für Raspberry Pi: Zum Anschließen von Raspberry Pi HATs
4. CSI-Schnittstelle: Kameraanschlüsse, zum Anschließen einer Raspberry Pi-Kamera
5. DSI-Schnittstelle: Displayports, zum Anschluss von Raspberry Pi LCD
6. HDMI-Anschluss
7. USB-Anschlüsse: Zum Anschließen von USB-Geräten
8. USB-SLAVE-Schnittstelle: Ermöglicht das Einbrennen des Systemabbilds in das Compute Module 3
9. USB-TO-UART-Schnittstelle: für serielles Debugging
10. Arduino-Header: zum Anschließen von Arduino-Shields
11. AD/DA-Eingangs-/Ausgangs-Schraubklemmen
12. 1-WIRE-Schnittstelle: zum Anschluss von Single-Bus-Geräten wie DS18B20
13. Sensorschnittstelle
14. Stromanschluss: 5 V 2,5 A
15. FE1.1S: USB-HUB-Chip
16. 12-MHz-Quarz
17. CP2102: USB-TO-UART-Konverter
18. Micro-SD-Kartensteckplatz: Legen Sie eine Micro-SD-Karte mit vorgebranntem System ein, um Compute Module 3 Lite zu starten
19. TLC1543: AD-Wandler
20. DAC8552: 16-Bit-DAC, 2-Kanal
21. DS3231: Hochpräziser RTC-Chip, I2C-Schnittstelle
22. RTC-Batteriehalter: Unterstützt CR1220-Batterien
23. Spannungsregler: 3,3 V / 2,5 V / 1,8 V
24. LFN0038K: IR-Empfänger
25. Summer
26. Betriebsanzeige
27. ACT-Anzeige: Zeigt den Status der Micro-SD-Karte an
28. Benutzer-LEDs
29. Benutzerschlüssel
30. BOOT-Auswahl
- DE: Ermöglichen Sie dem PC den Zugriff auf die SD-Karte/eMMC über USB SLAVE
- DIS: Das Rechenmodul bootet von SD-Karte/eMMC
31. VGx-Leistungsauswahl: Konfigurieren Sie die E/A-Ebene
32. USB-HUB-Aktivierungs-Jumper: HUB-Aktivierung und USB-SLAVE-Leistungsauswahl
33. ADC/DAC-Konfiguration: Konfigurieren Sie die Stromversorgung und die Referenzspannung von ADC/DAC
34. Peripheriekonfiguration: Konfigurieren Sie die Steuerpins von UART, Benutzertasten, Benutzer-LEDs, 1-WIRE-Schnittstelle, IR-Empfänger und Summer
35. Arduino AD-Auswahl
- Verbinden Sie 1 und 2: Arduino A0-A5 als digitaler Steuerstift
- Verbinden Sie 2 und 3: Arduino A0-A5 als AD-Eingang
