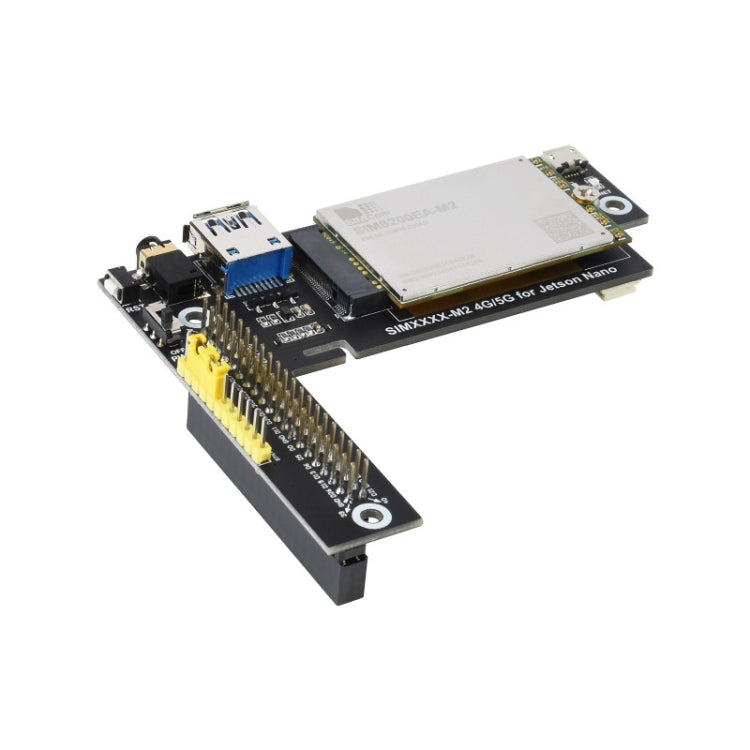

Waveshare SIM8200EA-M2 5G Snapdragon X55 Multi-Mode-Multiband-5G/4G/3G-Modul Erweiterungskarte für Jetson Nano, EU-Stecker

Merkmale
Dieses 5G/4G/3G Jetson Nano-Kommunikationsmodul verwendet das SIMCom 5G-Modul SIM8200EA-M2, unterstützt 5G NSA- und SA-Netzwerke und bietet eine Datenrate von bis zu 2,4 Gbit/s (DL) / 500 Mbit/s (UL).
Die Basisplatine verfügt über einen Standard-M2-Anschluss und ermöglicht die Verbindung mit verschiedenen 4G- oder 5G-Kommunikationsmodulen im M2-Gehäuse. Es gibt auch integrierte Schnittstellen wie USB3.1-Anschluss, Audiobuchse, SIM-Kartensteckplatz usw. In Kombination mit unserem Konfigurationsskript und unseren Entwicklungsressourcen ist es einfach, die 5G-Hochgeschwindigkeitskommunikation für den Jetson Nano oder Computer zu aktivieren. Dieses 5G-Modul ist ideal für die schnelle Evaluierung von 5G-Modulen sowie für die Integration in verschiedene Anwendungen, bei denen eine 5G-Verbindung erforderlich ist.

1. Standard-40PIN-GPIO-Erweiterungs-Header, unterstützt den direkten Anschluss an Jetson Nano
2. Kommen Sie mit dem SIM8202G-M2-Kernmodul, basierend auf der Qualcomm Snapdragon X55-Plattform, mit Multi-Mode-Multiband-Unterstützung, 5G / 4G / 3G-Kommunikation, unterstützt Funktionen wie Telefonanruf, SMS, Cloud-Kommunikation usw.
3. USB 3.1-Anschluss zum Testen von AT-Befehlen, Senden von Nachrichten, Cloud-Kommunikation, Telefonieren, Abrufen von GNSS-Positionierungsdaten usw.
4. SIM-Kartensteckplatz, unterstützt 1,8 V / 3 V SIM-Karte
5. 2x LED-Anzeigen, einfach den Arbeitsstatus zu überwachen
6. AT-Befehlsunterstützung, basierend auf 3GPP TS 27.007, 27.005 und V.25TER-Befehlssatz
7. Onboard-Audiobuchse und Audiodecoder, ermöglicht Audiobetrieb wie Telefonanrufe
8. Dual-Band-Positionierung mit mehreren Konstellationen: GPS, GLONASS, Beidou, Galileo und QZSS
9. Betriebssystemunterstützung: Windows/Linux/Android

Spezifikation
1. Frequenzband
- Sub-6G (SA): N1, N2, N3, N5, N7, N8, N12, N20, N28, N38, N40, N41, N48, N66, N71, N77, N78, N79 (N79 ist nur für SIM8202G verfügbar -M2)
- Sub-6G (NSA): N41, N77, N78, N79 (N79 ist nur für SIM8202G-M2 verfügbar)
- LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71
- LTE-TDD: B34, B38, B39, B40, B41, B42, B43, B48
- WCDMA: B1, B2, B3, B4, B5, B8
- GNSS: GPS, GLONASS, Beidou, Galileo und QZSS
2. Datenrate:
- Sub-6G: 2,4 Gbit/s (DL)/500 Mbit/s (UL)
- LTE: 1 Gbit/s (DL)/200 Mbit/s (UL)
- HSPA: 42 Mbit/s (DL)/ 5,76 Mbit/s (UL)
3. Softwarefunktionen:
- Betriebssysteme: Windows/Linux/Android
- Kommunikationsprotokolle: TCP/IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, MQTTS, DNS, SSL3.0
- SMS: Unterstützt MT, MO, CB, Text, PDU
- Firmware-Upgrade: Unterstützt das Firmware-Upgrade über den USB-Anschluss
4. Hardwareinformationen:
- SIM-Karte: 1,8 V/3,0 V
- Stromversorgung: 5V 3A
- Antennenanschluss: 4x IPEX-4-Anschluss
- Modulabmessungen: 42,0 x 30,0 x 2,3 mm
5. Anwendungen:
- Anwendbare Regionen: Regionen mit 5G Sub-6G-Signalabdeckung, einschließlich China, USA, Japan, Südkor, Europa, Naher Osten, Lateinamerika usw.
- Anwendungsbeispiele: CPE, Smart Gateway, Drohne, Live-Streaming, Intelligente Sicherheit

Paketliste
1. SIMXXXX-M2 4G/5G-Modulbasis x1
2. SIM8202G-M2 x1
2. 5G externe Antenne x4
3. Netzteil 5V 3A x1
4. USB3.0-Doppelsteckerkabel x1
5. USB 3.0-Adapter (C) x1
6. Kühlkörper x1
7. Schraubenpackung x1
