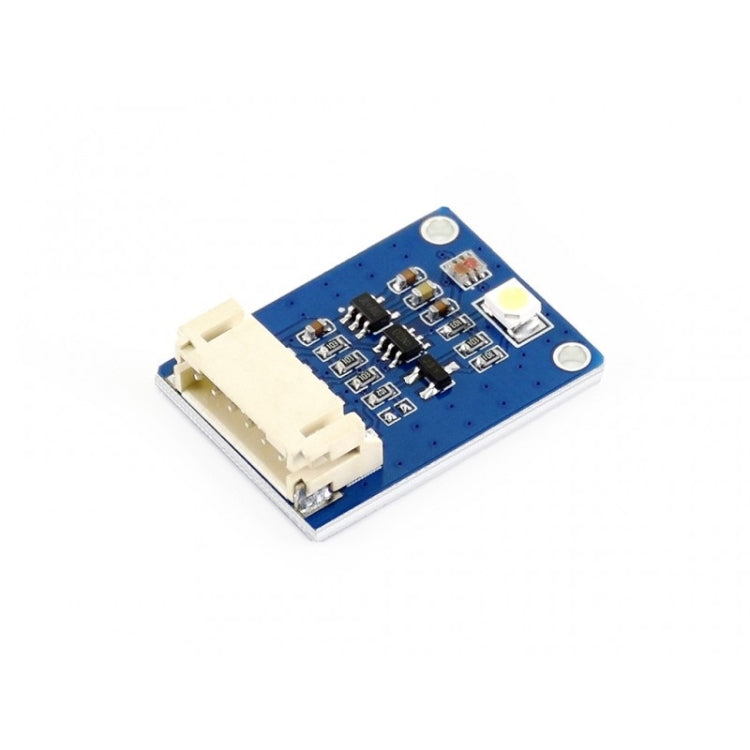

Waveshare TCS34725 Farbsensormodul, hohe Empfindlichkeit, I2C-Schnittstelle

Überblick
Dies ist ein Farbsensormodul basierend auf TCS34725, das RGB-Daten und Lichtintensität über die I2C-Schnittstelle ausgibt. Zu seinen Vorteilen gehören hohe Empfindlichkeit, großer Dynamikbereich, genaue Messung usw.

Merkmale
1. Onboard TCS34725FN, eingebetteter ADC, hohe Empfindlichkeit, großer Dynamikbereich
2. I2C-Kommunikation, verwendet ein paar Pins
3. Integriert IR-Sperrfilter, minimiert den IR-Spektralanteil des einfallenden Lichts
4. Gibt RGB-Daten ohne Weißabgleich aus
5. Gibt Lichtintensität aus, fühlt das Licht wie menschliche Augen
6. Unterstützt Lichtintensitäts-Interrupt-Ausgang, programmierbare obere und untere Schwellen
7. Unterstützt Fülllicht durch integrierte LED, einstellbare Helligkeit durch PWM
8. Integrierter Spannungspegelumsetzer, kompatibel mit 3,3 V/5 V Betriebsspannung
9. Kommt mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Arduino/STM32)

Spezifikationen
1. Sensor: TCS34725FN
2. Kommunikationsschnittstelle: I2C
3. Betriebsspannung: 3,3 V/5 V
4. Abmessung: 27 mm × 20 mm
5. Auflösung: 4-Kanal-RGBC, 16-Bit pro Kanal
6. Empfohlener Messabstand: 2 mm

Anwendungen
1. Sortieren nach Farbe
2. Umgebungslichterfassung und -kalibrierung
3. Produktfarbidentifikation und -klassifizierung

Pinbelegung
1. VCC: 3,3 V/5 V Eingangsleistung
2. GND: Masse
3. SDA: I2C-Dateneingang
4. SCL: I2C-Takteingang
5. INT: Interrupt-Ausgang (Open-Drain-Ausgang)
6. LED: Leuchtdiode

Packungsinhalt
1. TCS34725 Farbsensor x1
2. PH2.0 6PIN-Kabel 20cm x1
