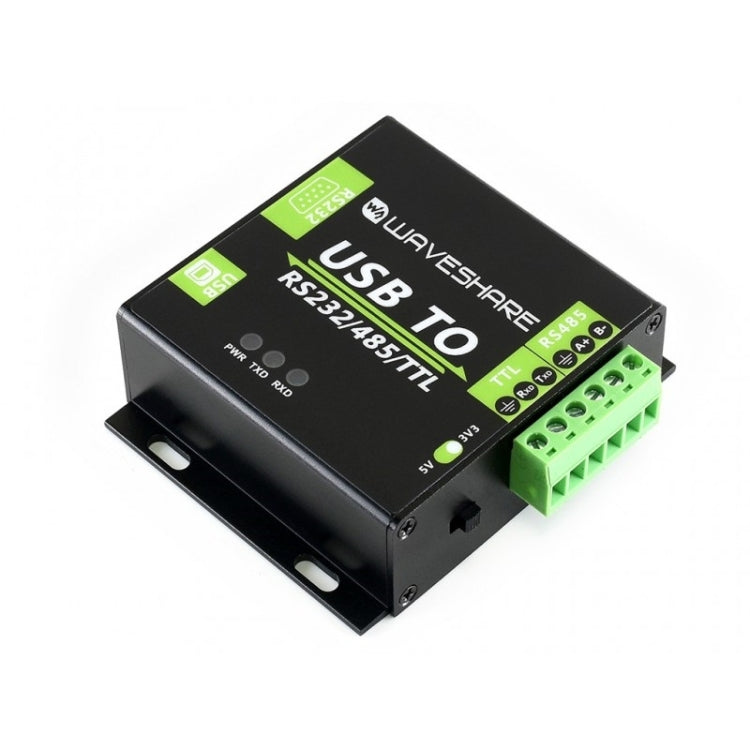

Waveshare USB TO RS232 / RS485 / TTL Industrieller isolierter Konverter

Überblick
Dies ist ein industrieller USB-zu-RS232/485/TTL-isolierter Konverter mit originalem FT232RL im Inneren. Es verfügt über eingebettete Schutzschaltungen wie Stromisolierung, magnetische ADI-Isolation und TVS-Diode usw. Darüber hinaus verfügt das USB TO RS232/485/TTL über ein Gehäuse aus Aluminiumlegierung, das es solide und langlebig macht.

Der USB TO RS232/485/TTL ist sehr einfach zu bedienen, vollautomatisches Transceiving ohne Verzögerung. Aufgrund seiner schnellen Kommunikation, Stabilität, Zuverlässigkeit und Sicherheit ist es die ideale Wahl für industrielle Steuergeräte und/oder Anwendungen mit hohem Kommunikationsbedarf.

Merkmale
1. USB ZU RS232, USB ZU RS485, USB ZU TTL (UART)
2. Nehmen Sie original FT232RL an, schnell kommunizierend, stabil und zuverlässig, bessere Kompatibilität
3. Onboard-Unibody-Netzteilisolierung, liefert stabile isolierte Spannung, benötigt keine zusätzliche Stromversorgung für den isolierten Anschluss
4. Onboard-Unibody-Magnetisolation, ermöglicht Signalisolation, hohe Zuverlässigkeit, starke Entstörung, geringer Stromverbrauch
5. Onboard-TVS (Transient Voltage Suppressor), Unterdrückung von Stoßspannungen und transienten Spitzenspannungen im Stromkreis, blitzsicher und antielektrostatisch
6. Onboard-Sicherung mit Selbstwiederherstellung und Schutzdioden sorgen für strom-/spannungsstabile Ausgänge, bieten Überstrom-/Überspannungsschutz und verbessern die Stoßfestigkeit
7. Vollautomatische Transceiver-Schaltung ohne Verzögerung, stellt sicher, dass der USB-Anschluss schnell und stabil mit verschiedenen Schnittstellen kommuniziert, ohne sich gegenseitig zu stören
8. Onboard-TTL-Seriell-3,3-V/5-V-Spannungsumsetzer, konfigurieren Sie den TTL-Pegel über den Schalter
9. Aluminiumlegierungsgehäuse mit Sandstrahlen und anodischer Oxidation, CNC-Prozessöffnung, solide und langlebig
10. 3 LEDs zur Anzeige des Betriebs- und Transceiverstatus
11. Hochwertige USB-B- und RS232-Anschlüsse, reibungsloses Einstecken/Ziehen

Spezifikationen
1. Produkttyp: industrieller optisch isolierter Konverter
2. Baudrate: 300-921600 bps
3. Hostanschluss: USB
4. Geräteanschluss: RS485/RS232/TTL
5. USB:
- Betriebsspannung: 5V
- Anschluss: USB-B
- Schutz: 200-mA-Sicherung mit Selbstwiederherstellung, isolierter Ausgang
- Übertragungsreichweite: ~5m
6. RS485:
- Anschluss: Schraubklemme
- Stifte: A+, B-, GND
- Richtungssteuerung: automatische Hardwaresteuerung
- Schutz: 600 W Blitzschutz und Überspannungsschutz, 15 KV ESD-Schutz (reservierte Lötpads für 120R-Abgleichwiderstand)
- Übertragungsreichweite: ~1200m
- Übertragungsmodus: Point-to-Multipoint (bis zu 32 Knoten, ab 16 Knoten wird der Einsatz von Repeatern empfohlen)
7. RS232:
- Anschluss: DR9-Stecker
- Schutz: TVS-Diode, Überspannungsschutz, ESD-Schutz
- Übertragungsreichweite: ~15m
- Übertragungsmodus: Punkt-zu-Punkt
8. TTL (UART):
- Betriebsspannung: 3,3 V/5 V
- Anschluss: Schraubklemme
- Stifte: TXD, RXD, GND
- Schutz: Klemmschutzdiode, Überspannungs-/Minusspannungsfest, Stoßfestigkeit
- Übertragungsmodus: Punkt-zu-Punkt
9. LED-Anzeigen:
- PWR: rote Betriebsanzeige, leuchtet auf, wenn eine USB-Verbindung besteht und Spannung erkannt wird
- TXD: grüne TX-Anzeige, leuchtet auf, wenn der USB-Anschluss Daten sendet
- RXD: blaue RX-Anzeige, leuchtet auf, wenn die Geräteports Daten zurücksenden
10. Betriebsumgebung:
- Temperatur: -15℃ ~ 70℃
- Luftfeuchtigkeit: 5 % relative Luftfeuchtigkeit ~ 95 % relative Luftfeuchtigkeit
11. Betriebssystem: Windows 10 / 8.1 / 8 / 7 / XP
12. Packungsinhalt:
-USB ZU RS232/485/TTL x1
- USB-Kabel x1
