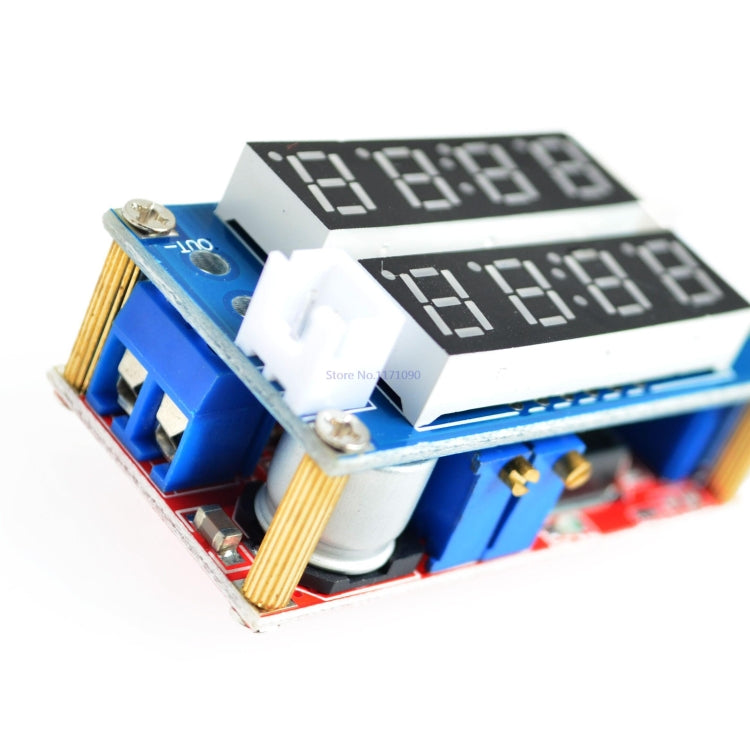

Courant Constant 5A, tension constante, entraînement LED, alimentation réglable, batterie au Lithium-Ion, courant de charge, compteur de tension

Comment charger la batterie :
1. Déterminez la tension flottante et le courant de charge de la batterie rechargeable, la tension d'entrée du module ;
2. Ajustez le positionneur à tension constante et ajustez la tension de sortie à environ 5 V.
3. Utilisez le bloc de courant multimètre 10A pour mesurer le courant de court-circuit de sortie et ajustez le potentiomètre à courant constant pour que le courant de sortie atteigne la valeur de courant de charge prédéterminée ;
4. Le courant de charge vers la lumière est expédié par défaut à 0,1 fois le courant de charge (valeur de courant constante).
5. Ajustez le dispositif de position à tension constante pour que la tension de sortie atteigne la tension flottante ; connectez la batterie et essayez de charger.
(1, 2, 3, 4, 5 étapes correspondent à l'alimentation d'entrée du module, la sortie n'est pas connectée à la batterie.)

Entraînement à courant constant LED Comment utiliser:
1. Déterminez le courant de fonctionnement et la tension de fonctionnement maximale auxquels vous devez piloter les LED ;
2. Ajustez le positionneur à tension constante et ajustez la tension de sortie à environ 5 V.
3. Utilisez le bloc de courant du multimètre 10A pour mesurer le courant de court-circuit de sortie et ajustez le potentiomètre à courant constant pour que le courant de sortie atteigne le courant de fonctionnement prédéterminé de la LED ;
4. Ajustez le positionneur de tension constante pour que la tension de sortie atteigne la tension de fonctionnement maximale de la LED ;
5. Connectez la LED et testez la machine. (1, 2, 3, 4 étapes sont connectées à l'alimentation du module et la sortie n'est pas connectée à la lumière LED.)

Description du protocole de communication :
1. Ce module a pour fonction de communiquer avec l'ordinateur, ce qui peut faciliter la lecture par l'ordinateur des données de courant et de tension du module.
2. Puisque la sortie de ce module est de niveau TTL, il est nécessaire de réaliser la communication avec l'ordinateur, et également de reconvertir ce niveau en RS232 qui peut être reconnu par l'ordinateur. Niveau, vous devez utiliser ce module usb vers TTL cp2102 pour réaliser la conversion.
3. Le protocole de communication est le suivant : Débit en bauds : 9 600 Bps
- BB CC ADDR 00 XX XX CRC (commande de retour actuelle)
- BB CC ADDR 01 XX XX CRC (commande de retour de tension)
- Où BB CC est l'en-tête de la trame (2 octets)
- ADDR est l'adresse du module (1 octet)
- 00 est la commande de lecture actuelle (1 octet)
- 01 est la commande de lecture de tension (1 octet)
- XX XX n'importe quelle valeur (2 octets)
- Vérification CRC CRC (1 octet)

Propriétés des instruments :
1. Taux de rafraîchissement : environ 200 ms une fois
2. Mode d'affichage : tube numérique double à quatre chiffres de 0,28''
3. Précision des mesures : 0,1 %
4. Plage de courant : 0-5 A, plage de tension 5 V-30 V.
5. Courant de fonctionnement : moins de 15 mA
6. Couleur d'affichage: rouge
7. Impédance d'entrée : 50 milliohms
8. Température de stockage : -10 degrés Celsius à 50 degrés Celsius
9. Taille du produit : 51 mm x 26,3 mm x 10 mm.
