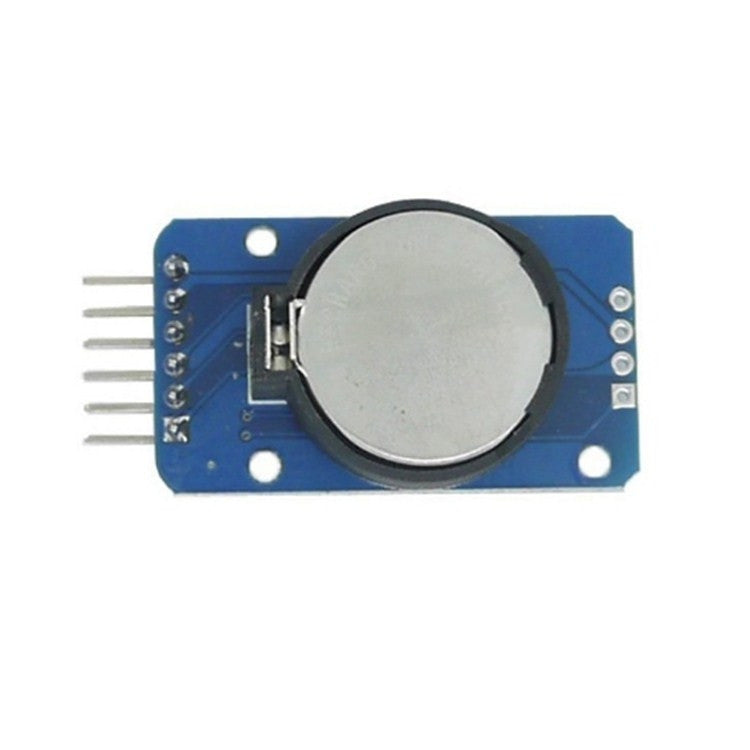

Module d'horloge de haute précision DS3231 AT24C32, module de mémoire IIC

1. Taille : 38 mm (longueur) X22 mm (largeur) X14 mm (hauteur)
2. Poids: 8g
3. Tension de fonctionnement : 3,3 à 5,5 V.
4. Puce d'horloge : puce d'horloge de haute précision DS3231
5. Précision de l'horloge : entre 0 et 40 degrés C, précision 2 ppm, erreur annuelle d'environ 1 minute.
6. Avec 2 réveils calendrier
7. Sortie d'onde carrée programmable
8. L'horloge en temps réel génère les secondes, les minutes, les heures, la semaine, la date, le mois et l'année, et fournit une compensation pour les années bissextiles valable jusqu'à 2100 ans.
9. Le capteur de température à l'intérieur de la puce a une précision de +/- 3 degrés C
10. Puce mémoire : AT24C32 (capacité de stockage 32K)
11. Interface de bus IIC, vitesse de transmission élevée 400 KHz (lorsque la tension de fonctionnement est de 5 V)
12. Peut mettre en cascade d'autres appareils IIC, l'adresse 24C32 peut être modifiée par court-circuit A0/A1/A2, l'adresse par défaut est 0x57
13. Avec batterie rechargeable LIR2032 pour garantir que l'horloge fonctionne toujours normalement après la mise hors tension du système
14. Emballage : Emballage antistatique unique
15. Instructions de câblage (en prenant Arduino uno r3 comme exemple) :
SCL-A5
SDA--A4
VCC-5V
GND-GND
16. DS3231 est une horloge en temps réel (RTC) I2C de haute précision et à faible coût avec oscillateur à cristal compensé en température (TCXO) et cristal intégrés. L'appareil contient une entrée de batterie, qui peut maintenir une synchronisation précise lorsque l'alimentation principale est déconnectée. L'oscillateur à cristal intégré améliore la précision à long terme de l'appareil et réduit le nombre de composants dans la chaîne de production. Le DS3231 offre des plages de température commerciales et industrielles et est disponible dans un boîtier SO à 16 broches de 300 mil.
17. RTC enregistre les informations sur les secondes, les minutes, les heures, le jour, la date, le mois et l'année. Les mois de moins de 31 jours ajusteront automatiquement la fin du mois, y compris les corrections pour les années bissextiles. Le format de travail de l'horloge peut être 24 heures ou un format 12 heures avec indication /AM/PM. Fournit deux alarmes de calendrier configurables et une sortie d'onde carrée configurable. L'adresse et les données sont transférées en série via le bus bidirectionnel I2C.
Des circuits comparateurs et de référence de tension sophistiqués, compensés en température, sont utilisés pour surveiller l'état du VCC, détecter les pannes de courant, fournir des sorties de réinitialisation et passer automatiquement à l'alimentation de secours si nécessaire. De plus, la broche du moniteur /RST peut être utilisée comme entrée manuelle pour générer une réinitialisation μP.
18. En plus d'une précision de synchronisation élevée, le DS3231 possède également d'autres fonctions qui élargissent les fonctions supplémentaires et la plage de sélection de l'hôte du système. L'appareil intègre un capteur de température numérique très précis, accessible via l'interface I2C* (tout comme l'heure). La précision de ce capteur de température est de +/- 3 degrés C. Le circuit de contrôle sur puce peut réaliser une détection automatique de l'alimentation et gérer la commutation d'alimentation entre l'alimentation principale et l'alimentation de secours (c'est-à-dire la basse tension batterie). Si l'alimentation principale est coupée, l'appareil peut continuer à fournir une synchronisation et une température précises sans affecter les performances. Lorsque l'alimentation principale est remise sous tension ou que la valeur de tension revient à la plage autorisée, la fonction de réinitialisation sur puce peut être utilisée pour redémarrer le microprocesseur du système.
