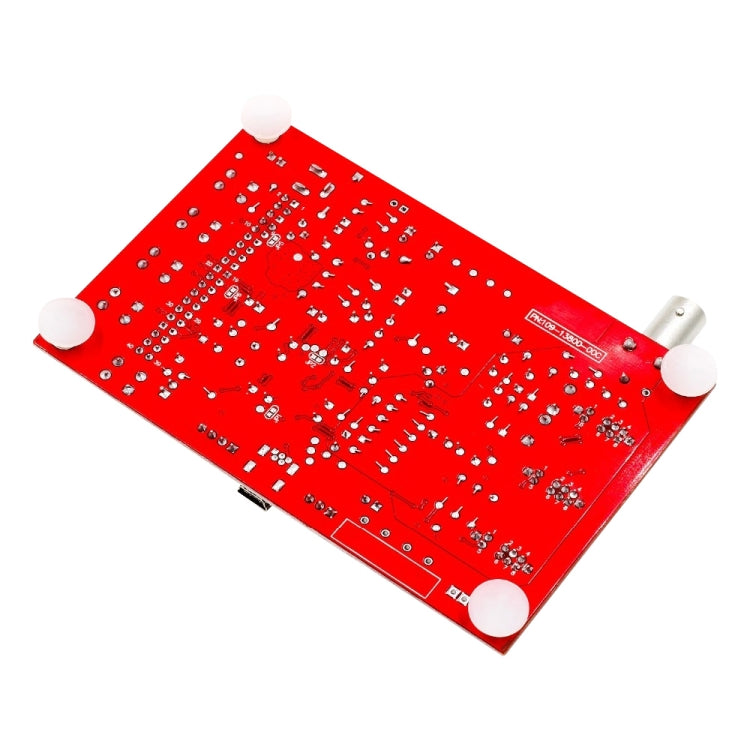

Oscilloscope DSO138 (entièrement assemblé)
Oscilloscope DSO138 (entièrement assemblé)
SKU: TBD0532699
Prix habituel
£22.39
Prix habituel
Prix promotionnel
£22.39
Frais d'expédition calculés à l'étape de paiement.
Duties & Import Tax Information
Duties are only included if shown at checkout. Otherwise, your local government may apply customs fees, which your courier will collect directly from you before delivery.
In Stock
CHN
This item is shipped from China.
Processed in 0–3 days
Quantité
Impossible de charger la disponibilité du service de retrait
Shipping info
To find all available shipping methods and exact delivery times, add the product to your cart and check using our shipping calculator.
30-day returns
Fast refunds: Once we receive and check your item, we aim to process your refund within 48 hours.
Return postage: Just changed your mind? You'll need to cover the return postage. If the item arrived faulty, we'll cover the cost to get it back to us.
Your details are safe
We treat your data the way we'd want ours treated. Your payment details are locked down with bank-level encryption. We never actually see your credit card numbers, and we will absolutely never sell your personal information.
Product Details
Type:
LCD & LED Display Module
Caractéristiques:
1. Ce kit utilise le processeur ARM Cortex-M3 (STM32F103C8) et comprend un écran d'affichage couleur TFT de 2,4 pouces, peut être utilisé comme carte de développement de test ARM.
2. Peut être un développement secondaire sur la base de ce kit, par exemple, il peut être remplacé par un millivoltmètre, un enregistreur de données.
3. Déplacement vertical réglable et avec instructions.
4. Avec les modes automatique, régulier et one-shot, il est facile de capturer la forme d'onde du moment.
5. Déclencheur de front montant ou descendant disponible.
6. Forme d'onde de déclenchement précédente observable (délai négatif).
7. Peut geler à tout moment l'affichage de la forme d'onde (fonction HOLD).
8. Venez avec une source de signal de test d'onde carrée de 1 Hz/3,3 V.
9. Avec affichage numérique des paramètres de forme d'onde, y compris la fréquence, la période, la largeur d'impulsion, le rapport cyclique, MAX./MIN./AVG./Peak-Peak/valeurs virtuelles.
10. Fonction de stockage de forme d'onde : ne perdra pas la forme d'onde après la mise hors tension.
11. Détection de court-circuit et de circuit ouvert : peut aider l'utilisateur à découvrir l'erreur de soudure.
12. Fonction de reconnaissance du contrôleur TFT.
Note:
Ce kit DIY est soudé.
Caractéristiques:
1. Taux d'échantillonnage maximum en temps réel : 1 Msps
2. Précision : 12 bits
3. Profondeur du tampon d'échantillonnage : 1024 octets
4. Bande passante analogique : 0-200 KHz
5. Sensibilité verticale : 10 mV / Div - 5 V / Div (de manière progressive 1-2-5)
6. Impédance d'entrée : 1 Mohm
7. Tension d'entrée maximale : 50 Vpp (sonde 1 : 1), 400 Vpp (sonde 10 : 1)
8. Modes de couplage : DC/AC/GND
9. La plage de base de temps horizontale : 10 μs / Div - 50 s / Div (de manière progressive 1-2-5)
10. Tension d'alimentation : 9 V CC.
11. Taille du PCB : 117 * 76 mm / 4,6 * 3 pouces
12. Taille de l'écran: 52*40mm/2*1,57 pouces
Liste des paquets :
- 1 * Kit d'oscilloscope soudé DSO138
- Soudure
-1 * Sonde
- 3 * Manuel d'utilisation (anglais)
1. Ce kit utilise le processeur ARM Cortex-M3 (STM32F103C8) et comprend un écran d'affichage couleur TFT de 2,4 pouces, peut être utilisé comme carte de développement de test ARM.
2. Peut être un développement secondaire sur la base de ce kit, par exemple, il peut être remplacé par un millivoltmètre, un enregistreur de données.
3. Déplacement vertical réglable et avec instructions.
4. Avec les modes automatique, régulier et one-shot, il est facile de capturer la forme d'onde du moment.
5. Déclencheur de front montant ou descendant disponible.
6. Forme d'onde de déclenchement précédente observable (délai négatif).
7. Peut geler à tout moment l'affichage de la forme d'onde (fonction HOLD).
8. Venez avec une source de signal de test d'onde carrée de 1 Hz/3,3 V.
9. Avec affichage numérique des paramètres de forme d'onde, y compris la fréquence, la période, la largeur d'impulsion, le rapport cyclique, MAX./MIN./AVG./Peak-Peak/valeurs virtuelles.
10. Fonction de stockage de forme d'onde : ne perdra pas la forme d'onde après la mise hors tension.
11. Détection de court-circuit et de circuit ouvert : peut aider l'utilisateur à découvrir l'erreur de soudure.
12. Fonction de reconnaissance du contrôleur TFT.
Note:
Ce kit DIY est soudé.
Caractéristiques:
1. Taux d'échantillonnage maximum en temps réel : 1 Msps
2. Précision : 12 bits
3. Profondeur du tampon d'échantillonnage : 1024 octets
4. Bande passante analogique : 0-200 KHz
5. Sensibilité verticale : 10 mV / Div - 5 V / Div (de manière progressive 1-2-5)
6. Impédance d'entrée : 1 Mohm
7. Tension d'entrée maximale : 50 Vpp (sonde 1 : 1), 400 Vpp (sonde 10 : 1)
8. Modes de couplage : DC/AC/GND
9. La plage de base de temps horizontale : 10 μs / Div - 50 s / Div (de manière progressive 1-2-5)
10. Tension d'alimentation : 9 V CC.
11. Taille du PCB : 117 * 76 mm / 4,6 * 3 pouces
12. Taille de l'écran: 52*40mm/2*1,57 pouces
Liste des paquets :
- 1 * Kit d'oscilloscope soudé DSO138
- Soudure
-1 * Sonde
- 3 * Manuel d'utilisation (anglais)
