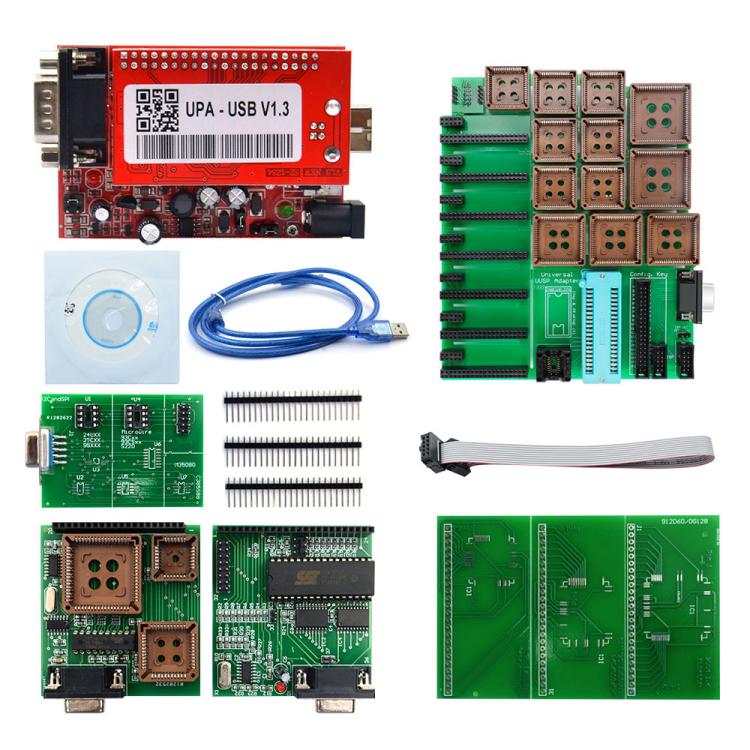

UPA V1.3 – programmateur USB pour voiture, réglage de puce ECU, Eeprom, ensemble complet

1. Cet ensemble de nouvelle unité principale de programmeur USB UPA utilisé pour l'unité principale endommagée
2. Version du logiciel : V1.3
3. EEproms : connectez simplement la carte mère au programmateur UPA directement ou en utilisant un câble d'extension DB9 mâle/femelle (1:1). Insérez la clé de configuration correcte dans l'emplacement de la carte mère et démarrez la programmation via le socket ZIF ou SOIC. Vous pouvez également utiliser l'embase DIL vers F-lat-ribbon 10 broches incluse, le placer à l'intérieur de la prise ZIF et câbler un clip SOIC ou des pinces pour une utilisation par le FAI à partir de là.
4. MCU M-otorola : choisissez l'adaptateur que vous souhaitez utiliser, connectez le câble plat à l'adaptateur (PIN1 est toujours indiqué, à la fois sur le câble et sur l'adaptateur) ainsi qu'au connecteur ISP 10 broches de la carte principale. Sélectionnez la source d'alimentation VCC à l'aide du cavalier sur la carte mère à côté du connecteur ISP (on = cible alimentée par upa, off = la cible a sa propre alimentation). Faites glisser l'adaptateur sur le MCU PLCC soudé sur le PCB cible. (Pas de soudure, pas de révision du brochage, pas de comptage de broches, vous fait gagner beaucoup de temps et de tracas et vous permet de rendre votre travail plus rapide, précis et plus facile)
Une fois votre atelier équipé de notre kit d'adaptateurs, vous vivrez une toute nouvelle expérience UPA.
5. STMicroelectronics ST62* :
ST6240, ST6245, ST6249
NSC CR16* : CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9
Pour Motorola HC05* : MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68HC705P3*, MC6. 8HC05X16, MC68HC05X32
Pour Motorola HC08* : MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A.
Pour Motorola HC11* : MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2, MC68HC11KS8, MC 68HC11L6, MC68HC11P2, MC68HC11PA8, MC68HC11PH8
Pour Motorola HC12 * : MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A.
Pour Motorola HCS12* : MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256.
