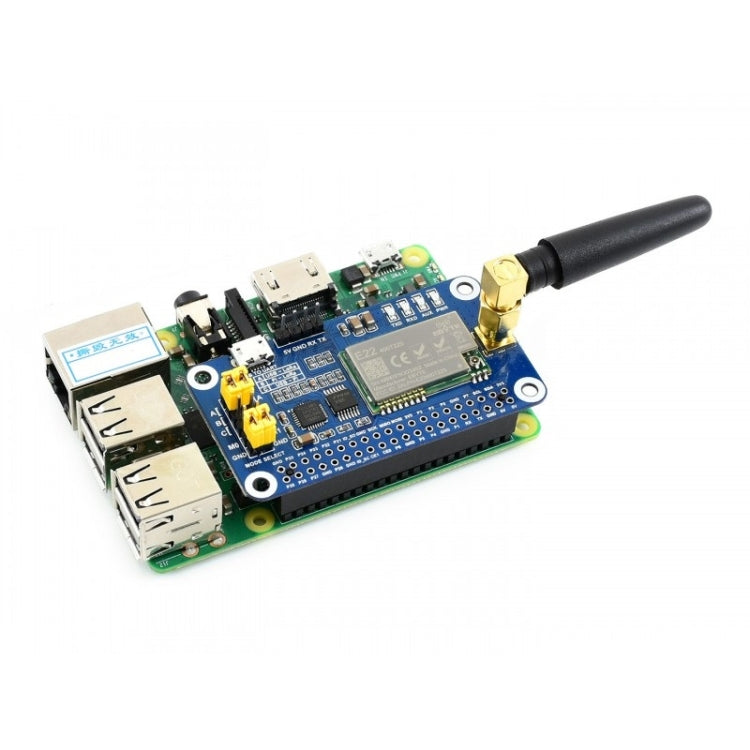

Bande de fréquence Waveshare LoRa HAT 433 MHz pour Raspberry Pi, Applicable pour l'Europe/Asie/Afrique

Aperçu
1. Il s'agit d'un chapeau Raspberry Pi LoRa basé sur SX1268, couvrant la bande de fréquences de 433 MHz. Il permet la transmission de données jusqu'à 5 km via le port série.
2. En utilisant la technologie de modulation à spectre étalé LoRa de nouvelle génération, la distance de communication du module peut atteindre 5 km et prend également en charge la répétition automatique pour transmettre plus longtemps. Les autres fonctionnalités incluent Wake on Radio, la configuration sans fil, la détection de porteuse, la clé de communication, etc.
3. Comparé aux modules LoRa normaux, le SX1268 LoRa HAT atteint une distance de communication plus longue, un débit plus élevé, une consommation plus faible, une meilleure sécurité et une anti-interférence. Il convient à diverses applications telles que le contrôle industriel, la maison intelligente, la collecte de données, etc.

Caractéristiques
1. En-tête d'extension GPIO 40 broches standard Raspberry Pi, prend en charge les cartes de la série Raspberry Pi.
2. Convertisseur USB vers UART CP2102 intégré, pour le débogage série
3. Apportez l'interface de contrôle UART, pour connecter des cartes hôtes comme Arduino/STM32
4. 4x indicateurs LED, facile à vérifier l'état du module
5. Technologie de modulation à spectre étalé LoRa, jusqu'à 84 canaux de signal disponibles, distance de communication plus longue, plus robuste aux interférences
6. Répétition automatique à plusieurs niveaux, adaptée à la communication à très longue portée, permet plusieurs réseaux sur la même région
7. Fonctionnalités à faible consommation d'énergie telles que la veille profonde et le réveil par radio, idéales pour les applications alimentées par batterie
8. Clé de communication personnalisable qui ne sera pas récupérée, améliore considérablement la sécurité des données utilisateur
9. Prise en charge du LBT, en surveillant le bruit du canal de signal avant la transmission, améliore considérablement le taux de réussite dans un environnement extrême
10. Prise en charge de l'intensité du signal RSSI indiquant, pour évaluer la qualité du signal, régler le réseau
11. Prend en charge la configuration des paramètres sans fil, en envoyant une commande/un paquet de données sans fil, configurez ou récupérez à distance le paramètre du module
12. Prise en charge de la transmission à point fixe, de la diffusion, du moniteur de canal de signal
13. Venez avec des ressources de développement et un manuel (exemples pour Raspberry Pi/STM32)

Qu'y a-t-il à bord
1.Module LoRa SX1268
2. 74HC125V : traducteur de niveau de tension
3. CP2102 : convertisseur USB vers UART
4. Connecteur GPIO Raspberry Pi : pour la connexion avec Raspberry Pi
5. Port USB vers UART
6. En-tête UART : pour connecter des cartes hôtes comme STM32/Arduino
7. Connecteur d'antenne SMA
8. Connecteur d'antenne IPEX
9. Indicateurs :
- RXD/TXD : indicateur UART RX/TX
- AUX : indicateur auxiliaire
- PWR : indicateur d'alimentation
10. Cavaliers de sélection UART
- A : Contrôlez le module LoRa via USB VERS UART
- B : Contrôlez le module LoRa via Raspberry Pi
- C : Accédez au Raspberry Pi via USB VERS UART
11. Cavaliers de sélection du mode LoRa
- Court M0, court M1 : Mode de transmission
- Court M0, ouvert M1 : Mode configuration
- Ouvert M0, court M1 : mode WOR
- Ouvrez M0, ouvrez M1 : mode veille profonde

spécification
1.Module RF : SX1268
2. Bande de fréquence : 410,125 ~ 493,125 MHz
3. Débit radio : 0,3 kbps ~ 62,5 kbps (programmable)
4. Puissance de transmission : 22,0 dBm (programmable 10/13/17/22 dBm)
5. Sensibilité de réception : -147 dBm (débit radio 2,4 kbps)
6. Consommation électrique :
- Courant de transmission : 110 mA (consommation transitoire)
- Courant de réception : 11 mA
- Courant de veille : 2 uA (arrêt du logiciel du module LoRa)
7. Interface de communication : UART (niveau TTL)
8. Débit en bauds : 1 200 bps ~ 115 200 bps (9 600 bps par défaut)
9. Longueur du paquet : 240 octets (32/64/128/240 octets programmables)
10. Cache : 1 000 octets
11. Portée expérimentale : 5 km (condition : sans nuages ​​et sauvage, altitude 2,5 m, gain d'antenne 5 dBi, débit radio 2,4 kbps)
12. Alimentation : 5 V
13. Niveau logique : 3,3 V/5 V
14. Température de fonctionnement : -40 ~ 85 degrés C.
15. Applications : maison intelligente, capteurs industriels, automatisation des bâtiments, compteurs intelligents et bien d'autres applications IoT
16. Dimensions : 7 cm x 12 cm x 2 cm
17. Poids : 69g
18. Liste de colisage :
- CHAPEAU LoRa SX1268 433 MHz x1
- Câble prise USB type A vers prise micro x1
- Antenne 433 MHz x1
