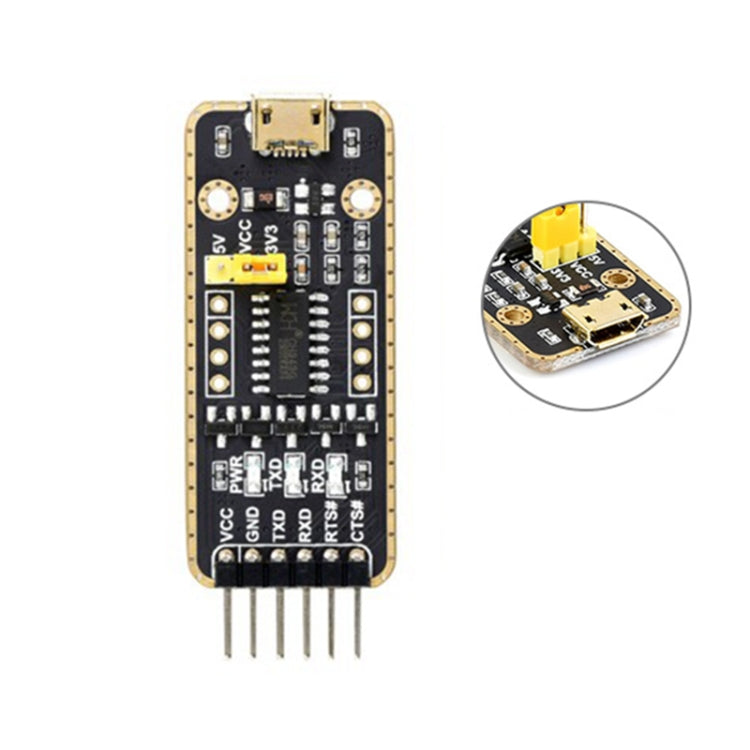

Connecteurs de module de transmission à haut débit Waveshare Micro USB vers UART

Caractéristiques
1. Adoptez la nouvelle version de la puce CH343G. Par rapport au CH340G, il prend en charge un débit de données plus élevé (jusqu'à 6 Mbps) et plus de niveaux d'E/S du port série (5 V/3,3 V/2,5 V/1,8 V).
2. Prise en charge de Mac, Linux, Android, Windows 7/8/8.1/10/11
3. Fusible réinitialisable intégré et suppresseur de tension transitoire, anti-surintensité et anti-surtension, anti-surtension, antistatique, améliore la résistance aux chocs, performances de communication stables et sûres
4. Circuits de protection IO intégrés, performances de communication anti-surtension, antistatiques, stables et sûres
5. Broches de commutateur de niveau TTL 3,3 V et 5 V intégrées pour sélectionner le niveau de communication TTL.
6. Prise en charge de la sortie 3,3 V/5 V (le module est alimenté par USB et le cavalier intégré doit être court-circuité à 3,3 V ou 5 V en conséquence)
7. Adoptez le processus d'or par immersion noire double face, qui est durable et a une belle apparence

Description de l’indicateur
1. PWR : indicateur d'alimentation, s'allume lorsque la tension est détectée depuis l'interface USB.
2. RXD : indicateur de réception, s'allume lorsque les données sont renvoyées depuis l'interface de l'appareil.
3. TXD : indicateur d'envoi, s'allume lorsque les données sont envoyées depuis USB

Définition des brochages
1. VCC : sortie 5 V ou 3,3 V pour périphérique externe (configuré par cavalier)
2. GND : terre
3. TXD : se connecte à MCU.RXD
4. RXD : se connecte à MCU.TXD
5. RTS : se connecte à MCU.CTS
6. CTS : se connecte à MCU.RTS

Caractéristiques
1. Interface hôte : USB
2. Interface de l'appareil : UART
3. Plage de communication : 50 bps ~ 6 Mbps
4. Interface du périphérique USB : Micro USB
5. Protection : fusible réinitialisable, protection ESD
6. Connecteur d'interface UART : connecteur à angle droit à 6 broches
7. Protection : diode de protection IO
