Waveshare Open429I-C Package A, carte de développement STM32F4

Aperçu

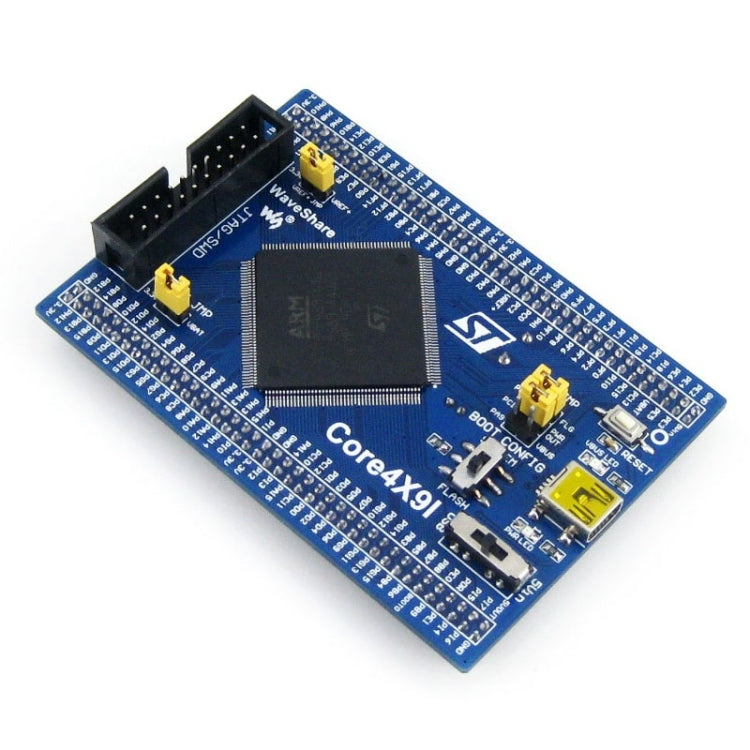

1. Open429I-C est une carte de développement STM32 conçue pour le microcontrôleur STM32F429IGT6, composée de la carte mère et de la carte centrale MCU Core429I.
2. L'Open429I-C prend en charge une extension supplémentaire avec diverses cartes accessoires en option pour des applications spécifiques. Sa conception modulaire et ouverte en fait l'outil idéal pour démarrer le développement d'applications avec les microcontrôleurs de la série STM32.

Qu'est-ce qu'il y a sur la carte mère
1. Connecteur de carte mère MCU : pour connecter facilement le Core429I
2. interface USART3 : se connecte facilement à RS232, RS485, USB TO 232, etc.
3. Interface DCMI : pour connecter la caméra
4. Interface d'écran tactile capacitif : pour connecter un écran tactile capacitif
5. Interface CAN2 : pour connecter les modules CAN
6. Interface CAN1 : pour connecter les modules CAN
7. Interface SDIO : pour connecter le module Micro SD, offre une vitesse d'accès beaucoup plus rapide que celle du SPI
8. Interface ULPI : pour connecter un périphérique USB haute vitesse (le 9. STM32F429I intègre un contrôleur USB HS sans aucun périphérique PHY)
10. Interface LCD 1 : pour connecter un écran LCD de 7 pouces
11. Interface ONE-WIRE : se connecte facilement aux appareils ONE-WIRE (boîtier TO-92), tels que le capteur de température (DS18B20), le numéro d'enregistrement électronique (DS2401), etc.
12. Interface LCD 2 : pour connecter un écran LCD de 4,3 pouces
13. Interface I2C2/I2C3 : se connecte facilement aux périphériques I2C tels que l'extenseur d'E/S (PCF8574), l'EEPROM (AT24Cxx), etc.
14. Interface SAI1 : pour connecter des modules audio comme le module UDA1380
15. Interface Ethernet : pour connecter des modules Ethernet
16. Connecteur USB : USB vers UART via le convertisseur intégré PL2303
Interfaces SPI1/SPI2 :
- Se connecte facilement aux périphériques SPI tels que DataFlash (AT45DBxx), carte SD, module MP3, etc.
- Se connecte facilement aux modules AD/DA (SPI1 dispose d'une fonction alternative AD/DA)
17. Interface I2S2/I2S3/I2C1 : se connecte facilement aux périphériques I2S tels que le module audio, etc.
18. Interface FMC 8 bits : se connecte facilement à des périphériques tels que NandFlash
Prise cc 19. 5 V
20. Entrée/sortie d'alimentation 5 V/3,3 V : généralement utilisée comme sortie d'alimentation, également mise à la terre commune avec une autre carte utilisateur
21. Connecteur à broches MCU : tous les ports d'E/S MCU sont accessibles sur les connecteurs d'extension pour une extension ultérieure
22. PL2303 : Convertisseur USB vers UART
23. LED : pratiques pour indiquer l’état des E/S et/ou l’état d’exécution du programme
24. PL2303 TX-LED / RX-LED
Cristal 25. 12MHz: pour PL2303
26. Joystick : cinq positions
27. Bouton WAKE UP : utilisé comme bouton normal et/ou réveiller le MCU STM32 du mode veille
28. Cavalier USB vers UART
29. Cavalier LED
- Court-circuitez le cavalier pour vous connecter aux E/S par défaut utilisées dans l'exemple de code
- Ouvrez le cavalier pour vous connecter aux E/S personnalisées via des câbles de démarrage
30. Cavalier bouton/joystick
- Court-circuitez le cavalier pour vous connecter aux E/S par défaut utilisées dans l'exemple de code
- Ouvrez le cavalier pour vous connecter aux E/S personnalisées via des câbles de démarrage

Le « Package standard » et le « Package de cartes accessoires » ci-dessous sont inclus.
Forfait standard
1. Carte de développement Open429I-C x 1
2. Câble prise USB type A vers prise mini-B x 1
3. Prise USB de type A vers câble de prise mini-B x 1
4. Pack de fils à 4 broches et 2 broches x 1
5. Câble d'alimentation USB x 1
6. CD logiciel x 1

Ensemble de cartes d'accessoires
1. Écran LCD tactile 4,3 pouces 480x272 (B) x 1
2. Carte Ethernet DP83848 x 1
3. Carte USB3300 USB HS x 1
4. Carte NandFlash (A) x 1
5. Carte UDA1380 x 1
6. Carte de stockage Micro SD x 1
7. Carte caméra OV2640 x 1
8. Câble Ethernet x 1
9. Pack de vis LCD 4,3 pouces x 1
