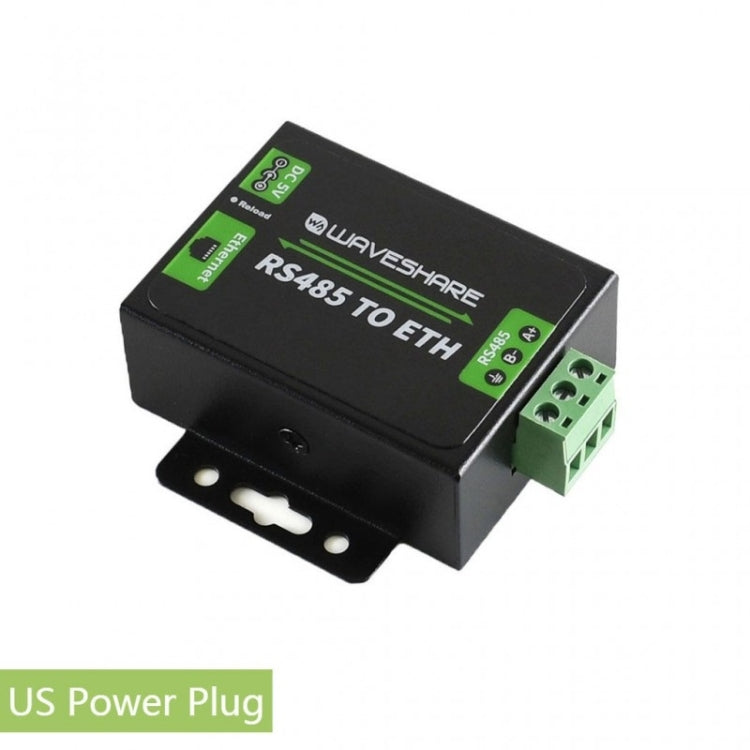

Convertisseur Waveshare RS485 vers Ethernet, prise américaine

Convertisseur RS485 vers Ethernet, facile à utiliser, haute vitesse, faible consommation, haute stabilité, évolutif

Aperçu
Le module RS485 TO ETH offre un moyen simple de communiquer entre le port Ethernet RS485 et RJ45, il peut être configuré via une page Web.

Caractéristiques
1. Processeur ARM 32 bits série M0, vitesse rapide, haute efficacité
2. Interface Ethernet Auto-MDI/MDIX 10/100 M, quel que soit le câble croisé ou droit
3. Débit en bauds RS485 configurable (600 bps ~ 230,4 Kbps), prend en charge cinq options de contrôle de parité : Aucun, Impair, Pair, Marque, Espace.
4. Modes de travail disponibles : serveur TCP, client TCP, serveur UDP, client UDP, client HTTPD (prend en charge GET et POST)
5. Configurable via une page Web, des commandes AT, un protocole série et un protocole réseau, fournit un protocole de configuration qui peut être intégré à votre propre logiciel
6. Prend en charge les paquets de battements de cœur personnalisés, assurez-vous que la connexion est véridique et récupérez activement les données du capteur.
7. Prise en charge des paquets d'enregistrement personnalisés, transmission automatique du paquet enregistré comme identifiant une fois la connexion établie, afin que les différents appareils puissent être distingués
8. Prise en charge de la page Web personnalisée, permet à l'utilisateur de personnaliser la page de configuration du module
9. Prend en charge le protocole de type RFC2217, peut communiquer avec des appareils dont les paramètres série (débit en bauds, bits de données, etc.) peuvent changer
10. Mécanisme KeepAlive, détecte la connexion interrompue, reconnexion automatique
11. Prise en charge du redémarrage avec délai d'attente (redémarrage sans données), garantit une connexion stable à long terme, temps de redémarrage configurable
12. Prise en charge de la résolution de nom de domaine DNS, serveur DNS configurable
13. Prise en charge DHCP, IP obtenue automatiquement ou IP statique
14. Le micrologiciel peut être mis à niveau via le réseau
15. Restaurer les paramètres d'usine via un logiciel et/ou du matériel
16. Livré avec une adresse MAC par défaut, personnalisable
17. Logiciel fourni : logiciel de configuration de module, outil de test TCP/UDP, logiciel de port série virtuel VCOM
18. Exemple de code : ordinateur hôte (socket), VB, C++, Delphi, Android, iOS, etc.

Caractéristiques
1. Ethernet :
- Connecteur : RJ45 4 broches
- Débit de communication : 10/100Mbps
- Protection d'interface : isolation électromagnétique 1,5KV
- Protocoles : IP, TCP, UDP, ARP, ICMP, DHCP, DNS, Client HTTPD
- Cache TX : 6 Ko
- Cache RX : 4 Ko
2.RS485 :
- Connecteur : borne à vis (A+, B-, GND)
- Bit de données : 5 bits, 6 bits, 7 bits, 8 bits
- Bit d'arrêt : 1, 2
- Bit de parité : Aucun, Impair, Pair, Marque, Espace
- Débit en bauds : 600 bps ~ 230,4 Kbps
-Cache RX : 800 octets
- Contrôle de flux matériel : aucun
- Protection des interfaces :
- Protection ESD 2KV
- Registres pull up/down RS485 : 2,2 KΩ
3. Puissance :
- Alimentation : 5,0 ~ 7,0 V (5 V recommandé)
- Courant de fonctionnement : 150 mA (@5 V)
- Consommation électrique : <1W
- Protection de l'interface : anti-inversion, protection ESD, anti-surtension
4. Environnement :
- Température de fonctionnement : -25 ~ 75 degrés C
- Température de stockage : -40 ~ 105 degrés C.
5. Taille: 69,65*63,59*25,47 mm

Contenu du colis
1. RS485 VERS ETH x1
Adaptateur secteur 2. 5V x1
