Waveshare ST-LINK/V2 (EN), programmeurs et débogueurs STM

Description
1. Le ST-LINK/V2 est un débogueur et programmeur en circuit pour les familles de microcontrôleurs STM8 et STM32. Le module d'interface à fil unique (SWIM) et les interfaces JTAG/débogage par fil série (SWD) sont utilisés pour communiquer avec n'importe quel microcontrôleur STM8 ou STM32 situé sur une carte d'application.
2. Les applications STM8 utilisent l'interface USB pleine vitesse pour communiquer avec le logiciel ST Visual Develop (STVD) ou ST Visual Program (STVP) de STMicroelectronic.
3. Les applications STM32 utilisent l'interface USB pleine vitesse pour communiquer avec les environnements de développement intégrés Atollic, IAR, Keil ou TASKING.

Principales caractéristiques
1. Alimentation 5V fournie par un connecteur USB
2. Interface compatible USB 2.0 pleine vitesse
3. Câble USB standard A vers mini B
4. Fonctionnalités spécifiques à SWIM
5. Tension d'application de 1,65 V à 5,5 V prise en charge sur l'interface SWIM
6. Modes SWIM basse vitesse et haute vitesse pris en charge
7. Vitesse de programmation SWIM : 9,7 Ko/s en basse vitesse et 12,8 Ko/s en haute vitesse
8. Câble SWIM pour raccordement à l'application via un connecteur standard ERNI vertical (réf : 284697 ou 214017) ou horizontal (réf : 214012)
9. Câble SWIM pour la connexion à l'application via un connecteur à broches ou un connecteur au pas de 2,54 mm
10. Fonctionnalités spécifiques à JTAG
11. Tension d'application de 1,65 V à 3,6 V prise en charge sur l'interface JTAG et entrées tolérantes de 5 V
12. Câble JTAG pour connexion à un connecteur JTAG standard à 20 broches au pas de 2,54 mm
13. Fonction de mise à jour directe du micrologiciel prise en charge (DFU)
14. LED d'état qui clignote pendant la communication avec le PC
15. Température de fonctionnement 0 à 50 °C

Exemple d'application
Connexion du PC et de la carte d'application STM8/STM32 via ST-LINK/V2 pour établir une connexion matérielle

Connexion avec les applications STM8

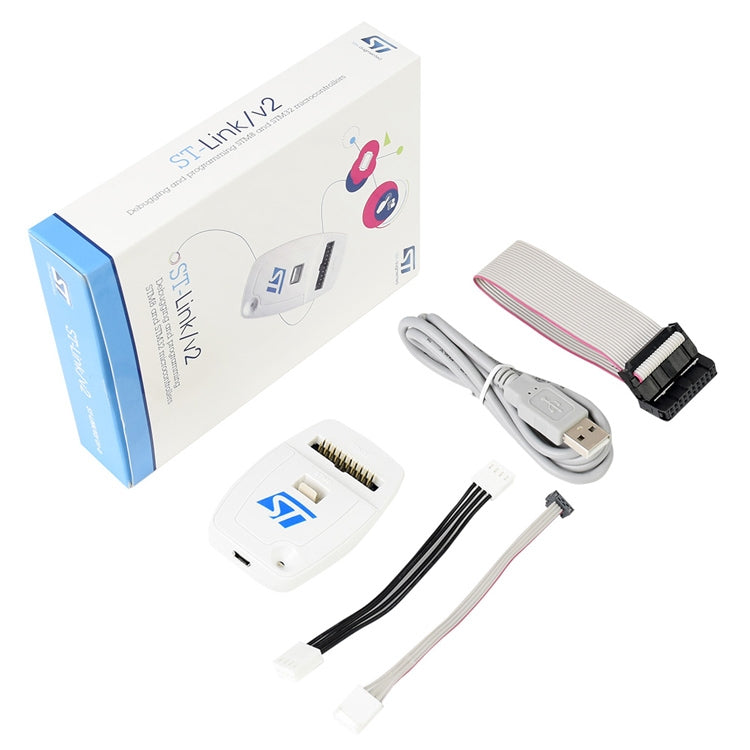

Le ST-LINK/V2 doit être connecté à l'application STM8 via le câble SWIM. Deux câbles SWIM sont livrés avec le produit :
- Ruban plat SWIM avec un connecteur ERNI standard à une extrémité et un connecteur 4 broches à l'autre extrémité
- Ruban plat SWIM terminé par un connecteur économique à 4 broches de 2,54 mm sur deux côtés

Connexion avec les applications STM32
Pour les développements STM32, le ST-LINK/V2 doit être connecté à l'application à l'aide du ruban plat JTAG femelle-femelle standard à 20 broches fourni.

Statut ST-LINK/V2
La LED marquée « COM » au-dessus du ST-LINK/V2 indique l'état du ST-LINK/V2 (quel que soit le type de connexion). Quand le:
1. La LED ROUGE clignote : la première énumération USB avec le PC est en cours. S'il continue de clignoter en ROUGE, le pilote USB n'est peut-être PAS trouvé.
2. La LED est ROUGE : la communication entre ST-LINK/V2 et le PC est établie (fin de l'énumération).
3. La LED clignote en VERT/ROUGE : des données sont échangées entre la cible et le PC.
4. La LED est VERTE : la dernière communication a réussi.
5. La LED est ORANGE : la communication ST-LINK/V2 avec la cible a échoué.
