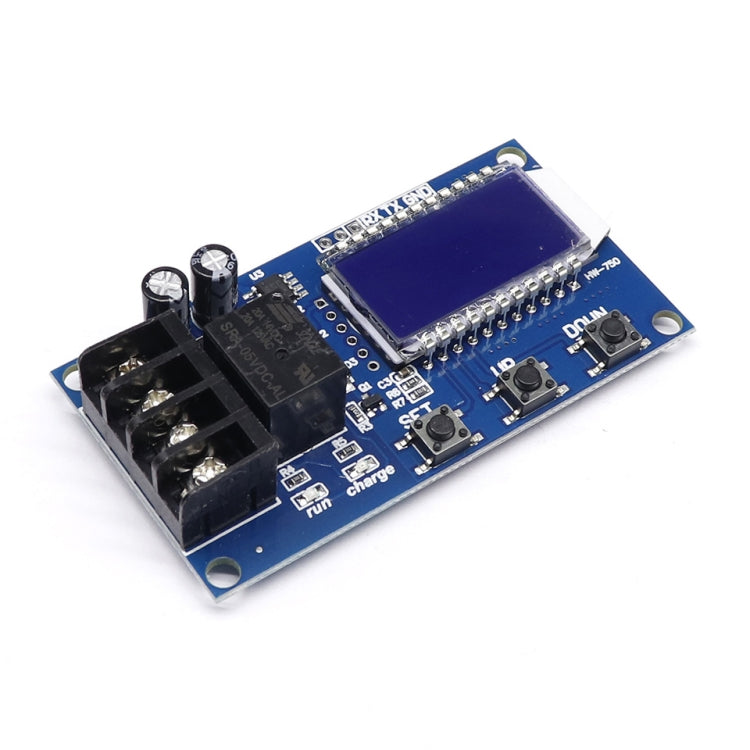

XY-L10A 6-60 V CNC interrupteur de Protection contre les surcharges hors tension (PCB)

1. Des piles 6-60 V et des piles au lithium peuvent être utilisées
2. Écran LCD, tension de la batterie, pourcentage de charge et temps de charge en un coup d'œil
3. Fonctions puissantes, peuvent contrôler automatiquement la charge, peuvent contrôler le temps de charge, peuvent définir et télécharger les paramètres correspondants via le port série
4. Tension de contrôle : DC6-60 V.
5. Courant de contrôle : dans les 10A
6. Type de sortie : sortie directe de divers accumulateurs, batteries au lithium
7. Taille d'apparence: environ 7,9x4,2 cm
8. Poids : environ 30 grammes

Description de la fonction:
1. Fonction de contrôle de charge automatique : en réglant la tension limite supérieure UP et la tension limite inférieure dn ; lorsque la tension de la batterie est inférieure ou égale à la tension limite inférieure dn, le relais est activé et le chargeur commence à charger la batterie ; lorsque la tension de la batterie est supérieure ou égale à la tension limite supérieure UP, le relais est éteint, effectuez une charge automatique
2. Fonction de contrôle du temps de charge
3. Fonction de téléchargement de données série et de réglage des paramètres : le système prend en charge la fonction de téléchargement de données UART et de réglage des paramètres (niveau TTL).

réglages des paramètres :
1. Appuyez et maintenez le bouton SET pour accéder à l'interface de réglage des paramètres, l'écran LCD affichera SET
2. Après être entré dans l'interface de réglage des paramètres, appuyez brièvement sur la touche SET pour changer les paramètres définis.
3. Après avoir sélectionné le paramètre, vous pouvez le régler via la touche HAUT/BAS, prendre en charge une pression courte, une pression longue (augmentation ou diminution rapide)
4. Pour définir d'autres paramètres, répétez les étapes 2/3
5. Une fois tous les réglages des paramètres terminés, appuyez longuement sur le bouton SET pour quitter et enregistrer

Description de la fonction du bouton :
Dans l'interface en cours d'exécution (interface principale) :
1. Appuyez brièvement sur le bouton SET pour afficher les paramètres actuellement définis
2. Appuyez brièvement sur le bouton UP pour afficher le pourcentage de charge et le temps de charge.
3. Appuyez brièvement sur le bouton BAS pour sélectionner activer/désactiver l'activation du relais. Si l'activation du relais est désactivée, OFF s'affichera à titre de rappel et le relais est déconnecté.
4. Appuyez et maintenez le bouton UP pour régler l'état du rétroéclairage LCD (LP), le rétroéclairage OFF est toujours allumé et le rétroéclairage ON s'éteindra automatiquement après 5 à 10 minutes.
5. Appuyez longuement sur le bouton SET pour entrer dans le réglage des paramètres

Caractéristiques supplémentaires:
1. Fonction d'enregistrement du temps de charge : lorsque le contrôle du temps de charge n'est pas activé, le produit enregistre une durée complète. Lorsque vous entrez dans l'interface d'affichage de l'heure, le temps de charge clignote et s'affiche, puis quitte l'interface d'affichage de l'heure ou l'efface lorsque la prochaine charge est activée (le relais est allumé).
2. Détection automatique des paramètres : après avoir défini les paramètres et quitté, si la limite inférieure de tension dn est supérieure ou égale à la limite supérieure de tension, le système fera clignoter ERR pour rappel.
3. Détection de connexion de la batterie : ce produit est fixé à la batterie, si la batterie n'est pas connectée, le système affichera nbE dans la ligne inférieure pour rappel
